Technikbereich
Untitled Document

Grafische Uebersichte Alfa Romeo 75, 3l V6

1 - 60576094 - Kupplung
2 - 60531315 - Kupplungsscheibe
3 - 60522024 - Lager
4 - 60518230 - Schraube
5 - 12603870 - Sicherungsring
6 - 60518223 - Muffe mit Lagerschale
7 - 60522025 - Gabel

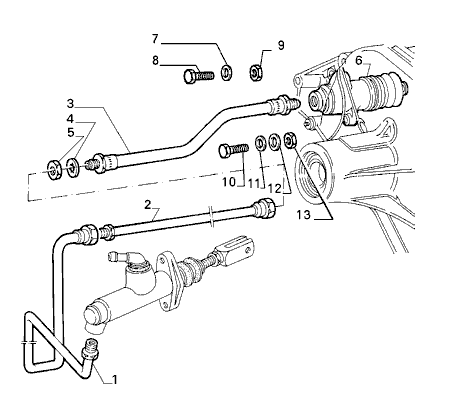

1 - 60526060 - Rohr
2 - 60533674 - Rohr
3 - 60522444 - Rohr
4 - 12605779 - Scheibe
5 - 16111111 - Mutter
6 - 60547341 - Zyl. Kupplung
7 - 11194074 - Sicherungsring
8 - 15116321 - Schraube
9 - 16102311 - Mutter
10 - 10903921 - Schraube
11 - 10732011 - Scheibe
12 - 11194379 - Sicherungsring
13 - 15896221 - Mutter

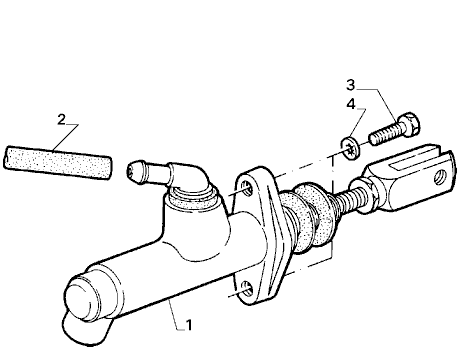

1 - 60518194 - Pumpe
2 - 60777345 - Schlauch
3 - 14306424 - Schraube
4 - 60800860 - Scheibe
1 - 16102221 - Mutter
2 - 11068370 - Sicherungsring
3 - 60518187 - Lager
4 - 16044923 - Schraube
5 - 13507011 - Sicherungsring
6 - 12601379 - Sicherungsring
7 - 60518185 - Zylinderkupplung

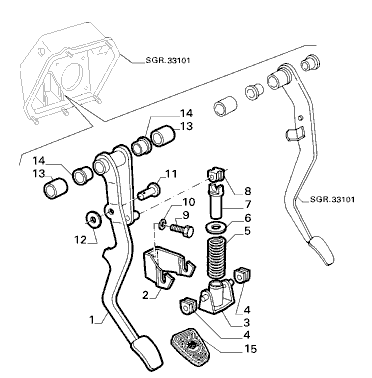

1 - 60533112 - Fusshebel
2 - 60533997 - Halter
3 - 60533113 - Klemmstück
4 - 60533125 - Gewindebüchse
5 - 60533116 - Feder
6 - 60533119 - Scheibe
7 - 60533124 - Bolzen
8 - 60533126 - Gewindebüchse
9 - 16043424 - Schraube
10 - 11194074 - Sicherungsring
11 - 60518386 - Bolzen
12 - 13507011 - Sicherungsring
13 - 60522479 - Abstandstück
14 - 60518385 - Büchse
15 - 60529011 - Gummiüberzug

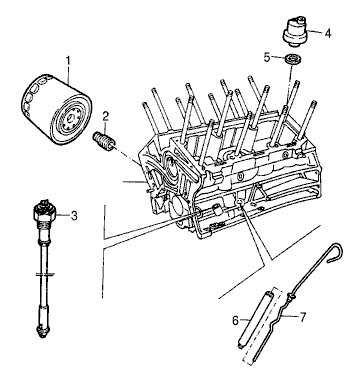

1 - 60521128 - Oelfilter
2 - 60506369 - Stutzen
3 - 60534166 - elektron. Messtab
4 - 60507261 - Kontaktgeber
5 - 10260960 - Dichtung
6 - 60516842 - Rohr
7 - 60521972 - Messtab

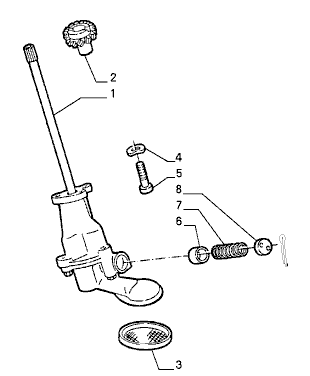

1 - 60522004 - Oelpumpe
2 - 60523313 - Zahnrad
3 - 60523318 - Netz
4 - 12601379 - Sicherungsring
5 - 14306323 - Schraube
6 - 60539883 - Ventil
7 - 60513393 - Feder
8 - 60539887 - Tellerscheibe

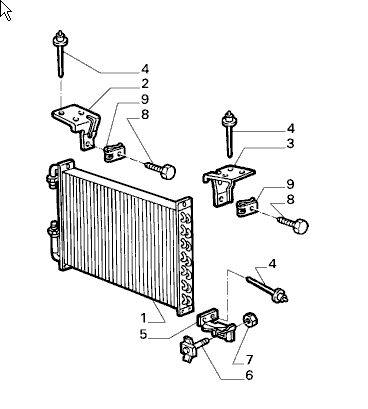

1 - 60534151 - Kühler
2 - 60507577 - Schmierfilz
3 - 60533526 - Halter
4 - 60801057 - Mutter
5 - 13579477 - Scheibe
6 - 11193877 - Scheibe
7 - 60812832 - Schraube
